समकोण, जलमग्न और स्ट्रेट-थ्रू पल्स वाल्व के बीच क्या अंतर हैं? आवश्यकताओं के आधार पर चयन कैसे करें?

पल्स-जेट सफाई प्रणालियों में प्रमुख सक्रिय घटकों के रूप में, विद्युत चुम्बकीय पल्स वाल्व पल्स-जेट बैगहाउस धूल कलेक्टरों के लिए संपीड़ित हवा "स्विच" के रूप में कार्य करता है। इसका प्रदर्शन सीधे तौर पर कलेक्टर की प्रसंस्करण क्षमता और धूल पकड़ने की दक्षता को प्रभावित करता है। उद्योग उपयोगकर्ताओं को तीन मुख्यधारा पल्स वाल्व प्रकारों - समकोण, जलमग्न और स्ट्रेट-थ्रू - के बीच तकनीकी अंतर को सटीक रूप से समझने और वैज्ञानिक रूप से चयन योजनाएं तैयार करने में सहायता करने के लिए, यह लेख उद्योग तकनीकी विशिष्टताओं और उत्पाद विशेषताओं के आधार पर इन वाल्वों की संरचना, सिद्धांतों और लागू परिदृश्यों को व्यवस्थित रूप से रेखांकित करता है। यह धूल हटाने वाली इंजीनियरिंग डिज़ाइन और उपकरण संचालन और रखरखाव के लिए संदर्भ प्रदान करता है।

I. तीन पल्स वाल्व प्रकारों की मुख्य परिभाषाएँ और संरचनात्मक विशेषताएं

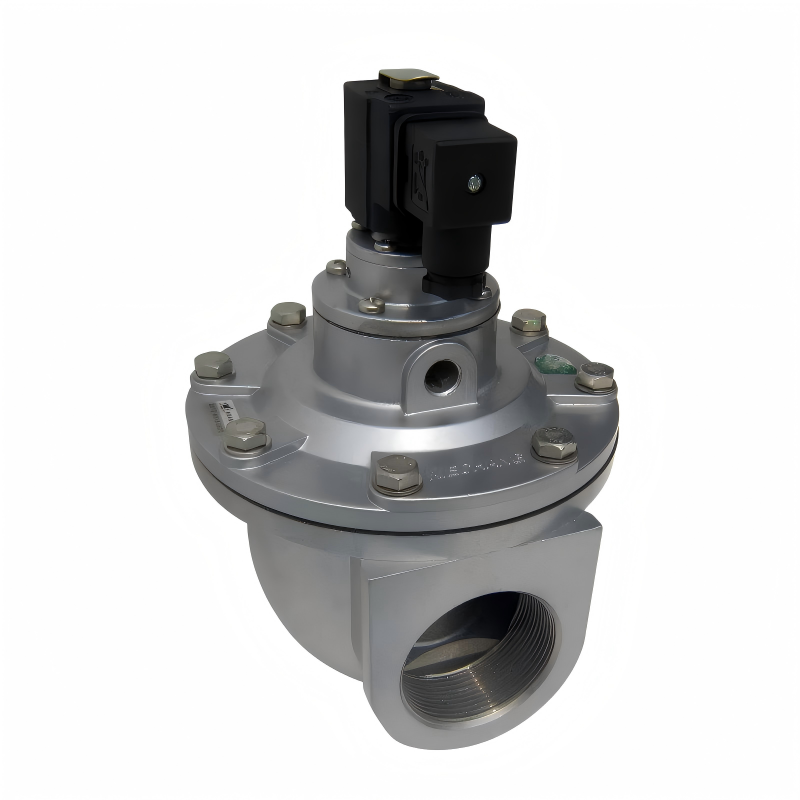

समकोण विद्युत चुम्बकीय पल्स वाल्व

इसकी विशेषता यह है कि समकोण वाल्व के एयर इनलेट और आउटलेट पाइप 90° के कोण पर होते हैं। वाल्व बॉडी और बोनट को एल्यूमीनियम मिश्र धातु सामग्री का उपयोग करके डाई-कास्ट किया जाता है। सतह के उपचार के बाद, वे उत्कृष्ट संक्षारण प्रतिरोध प्रदर्शित करते हैं। डायाफ्राम और सीलिंग गैस्केट का निर्माण वल्केनाइज्ड मिश्रित प्रक्रिया का उपयोग करके किया जाता है। इलेक्ट्रोमैग्नेटिक पायलट हेड के लिए कच्चे माल में उच्च दक्षता वाली चुंबकीय सामग्री और स्टेनलेस स्टील चुंबकीय परिरक्षण सामग्री शामिल होती है। स्प्रिंग्स और फास्टनरों जैसे महत्वपूर्ण घटक स्टेनलेस स्टील से बने होते हैं। कनेक्शन विधि: एयर डिस्ट्रीब्यूटर (एयर टैंक) पाइप और डस्ट कलेक्टर के ब्लोपाइप को क्रमशः वाल्व के इनलेट और आउटलेट में डाला जाता है, दोनों सिरों पर संपीड़न नट द्वारा सील किया जाता है।

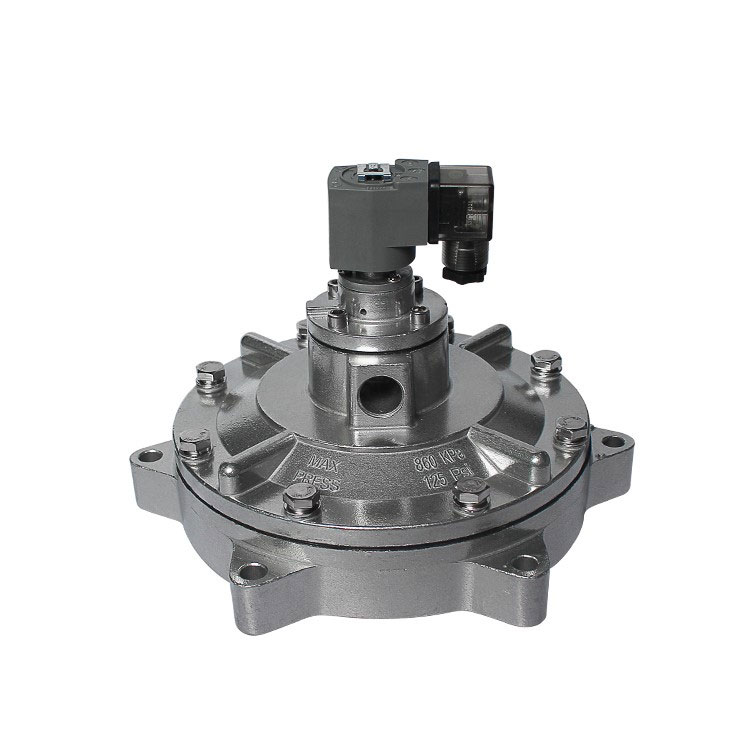

जलमग्न विद्युत चुम्बकीय पल्स वाल्व

एक विद्युत चुम्बकीय पायलट हेड, डायाफ्राम असेंबली (डायाफ्राम, दबाव स्प्रिंग, सील), और वाल्व बॉडी से मिलकर। वायु भंडार के भीतर जलमग्न रूप से स्थापित, यह एक निकला हुआ किनारा के माध्यम से जलाशय से जुड़ता है। आउटलेट पोर्ट जलाशय के अंदर वाल्व बॉडी के भीतर केंद्रीय रूप से स्थित है, जो ऑपरेशन के लिए ब्लो चैंबर में प्रवेश करने के लिए दीवार-मर्मज्ञ उपकरण जैसे घटकों के माध्यम से विस्तारित होता है। इस वाल्व प्रकार में अनुकूलित प्रवाह चैनल डिज़ाइन है जो गैस प्रवाह प्रतिरोध को प्रभावी ढंग से कम करता है, कम दबाव की स्थिति में भी स्थिर संचालन सुनिश्चित करता है। यह डिज़ाइन ऊर्जा की खपत को कम करता है और डायाफ्राम का जीवनकाल बढ़ाता है।

स्ट्रेट-थ्रू इलेक्ट्रोमैग्नेटिक पल्स वाल्व

एयर इनलेट और आउटलेट की केंद्र रेखाएं कोणीय विचलन के बिना एक सीधी रेखा में संरेखित होती हैं, जिसमें वाल्व बॉडी की सतह पर गैस प्रवाह की दिशा स्पष्ट रूप से अंकित होती है। इंस्टॉलेशन में एक सिरे को एयर टैंक से निकलने वाले एयर पाइप से और दूसरे सिरे को ब्लो चेंबर के एयर पाइप से जोड़ना शामिल है। इसकी सरल संरचना स्थापना की सुविधा प्रदान करती है, जिससे यह एयर टैंक पल्स डस्ट कलेक्टरों में एक सामान्य घटक बन जाता है।

द्वितीय. सामान्य और विशिष्ट कार्य सिद्धांतों का तुलनात्मक विश्लेषण

समकोण पल्स वाल्व का कार्य सिद्धांत

वाल्व के भीतर एक डायाफ्राम इसे सामने और पीछे के वायु कक्षों में विभाजित करता है। जब संपीड़ित हवा की आपूर्ति की जाती है, तो यह थ्रॉटल पोर्ट के माध्यम से पीछे के कक्ष में प्रवेश करती है। पिछले कक्ष में दबाव डायाफ्राम को आउटलेट पोर्ट को सील करने के लिए मजबूर करता है, जिससे वाल्व "बंद" स्थिति में रहता है।

पल्स जेट नियंत्रण उपकरण से एक विद्युत संकेत विद्युत चुम्बकीय पल्स वाल्व के आर्मेचर को स्थानांतरित करता है, जिससे पीछे के कक्ष का वेंट छेद खुल जाता है। पिछला कक्ष तेजी से दबाव डालता है, जिससे डायाफ्राम पीछे हट जाता है। संपीड़ित हवा फिर वाल्व आउटलेट के माध्यम से प्रवाहित होती है, जिससे पल्स वाल्व "खुली" स्थिति में आ जाता है। संपीड़ित हवा की तात्कालिक रिहाई एक जेट स्ट्रीम बनाती है।

जब पल्स नियंत्रक से विद्युत संकेत बंद हो जाता है, तो वाल्व आर्मेचर रीसेट हो जाता है। पिछला कक्ष वेंट बंद हो जाता है, और पीछे के कक्ष में दबाव बढ़ जाता है, जिससे डायाफ्राम वापस वाल्व आउटलेट के सामने आ जाता है। पल्स वाल्व "बंद" स्थिति में वापस आ जाता है।

जलमग्न पल्स वाल्व का कार्य सिद्धांत

पल्स वाल्व को आगे और पीछे के कक्षों में विभाजित किया गया है। जब संपीड़ित हवा की आपूर्ति की जाती है, तो यह थ्रॉटल छिद्र के माध्यम से पीछे के कक्ष में प्रवेश करती है। पिछले कक्ष में दबाव डायाफ्राम को वाल्व आउटलेट को सील करने के लिए मजबूर करता है, जिससे पल्स वाल्व "बंद" स्थिति में रहता है।

जब पल्स नियंत्रक से एक विद्युत संकेत वाल्व आर्मेचर को स्थानांतरित करता है, तो पिछला कक्ष वेंट खुल जाता है। पिछले कक्ष में तेजी से दबाव कम होने से डायाफ्राम हिल जाता है, जिससे संपीड़ित हवा वाल्व आउटलेट के माध्यम से निकल जाती है। पल्स वाल्व "खुली" स्थिति में प्रवेश करता है, क्षण भर के लिए संपीड़ित हवा का विस्फोट छोड़ता है।

जब पल्स नियंत्रक से विद्युत संकेत बंद हो जाता है, तो वाल्व आर्मेचर रीसेट हो जाता है, पिछला कक्ष वेंट बंद हो जाता है, और पीछे के कक्ष में दबाव बढ़ जाता है, जिससे डायाफ्राम को वाल्व आउटलेट को सील करने के लिए मजबूर होना पड़ता है। पल्स वाल्व "बंद" स्थिति में वापस आ जाता है।

स्ट्रेट-थ्रू पल्स वाल्व का कार्य सिद्धांत

1. पावर-ऑफ क्लोजर: संपीड़ित हवा थ्रॉटल छेद के माध्यम से पीछे के कक्ष में प्रवेश करती है। पीछे के चैम्बर का दबाव > सामने के चैम्बर का दबाव, मुख्य वाल्व आउटलेट को सील करने के लिए डायाफ्राम को धकेलना, वाल्व को बंद करना।

2. पावर-ऑन ओपनिंग: पल्स कंट्रोलर एक सिग्नल भेजता है, विद्युत चुम्बकीय बल आर्मेचर को ऊपर उठाता है, जिससे वेंट होल खुल जाता है। पिछला कक्ष तेजी से दबाव कम करता है, जिससे आगे और पीछे के कक्षों के बीच दबाव में अंतर पैदा होता है। डायाफ्राम पीछे की ओर बढ़ता है, मुख्य वाल्व पोर्ट खोलता है, और संपीड़ित हवा बाहर निकाल दी जाती है।

3. पावर-ऑफ रीसेट: जब विद्युत सिग्नल बंद हो जाता है, तो आर्मेचर स्प्रिंग वापस आ जाता है, जिससे वेंट होल बंद हो जाता है। थ्रॉटल छेद के माध्यम से पीछे के कक्ष में दबाव बहाल किया जाता है, जिससे डायाफ्राम रीसेट हो जाता है और मुख्य वाल्व पोर्ट बंद हो जाता है, प्रारंभिक स्थिति में लौट आता है।

तृतीय. मुख्य तकनीकी पैरामीटर और चयन मानदंड

मुख्य तकनीकी पैरामीटर मानकीकरण: घरेलू समकोण और स्ट्रेट-थ्रू पल्स वाल्व 0.4-0.6MPa की दबाव सीमा के भीतर काम करते हैं। आयातित समकक्ष प्रकार की परवाह किए बिना समान रूप से 0.4-0.6MPa पर काम करते हैं। दोनों श्रेणियां दबाव सहनशीलता या अनुप्रयोग दबाव रेटिंग में कोई बुनियादी अंतर नहीं दिखाती हैं।

वैज्ञानिक चयन के लिए तीन मुख्य सिद्धांत

1.ऑपरेटिंग दबाव अनुकूलता सिद्धांत: कम दबाव वाले परिदृश्यों (कम वायु स्रोत दबाव की आवश्यकता) के लिए, जलमग्न विद्युत चुम्बकीय पल्स वाल्व को प्राथमिकता दें। मानक दबाव स्थितियों (0.4-0.6एमपीए) के लिए, स्थापना बाधाओं के आधार पर लचीले ढंग से समकोण या स्ट्रेट-थ्रू प्रकारों का चयन करें।

2. इंस्टालेशन स्पेस मिलान सिद्धांत: जब एयर टैंक और ब्लोपाइप लंबवत रूप से संरेखित हों, तो समकोण विद्युत चुम्बकीय पल्स वाल्व का उपयोग करें। रैखिक लेआउट के लिए, स्ट्रेट-थ्रू इलेक्ट्रोमैग्नेटिक पल्स वाल्व का उपयोग करें। जब एयर टैंक के अंदर आंतरिक स्थापना की आवश्यकता होती है, तो जलमग्न विद्युत चुम्बकीय पल्स वाल्व को प्राथमिकता दी जाती है।

3. उपकरण प्रकार पत्राचार सिद्धांत: एयर-बॉक्स पल्स डस्ट कलेक्टरों को मुख्य रूप से स्ट्रेट-थ्रू इलेक्ट्रोमैग्नेटिक पल्स वाल्व का उपयोग करना चाहिए। पल्स बैगहाउस डस्ट कलेक्टर इंस्टॉलेशन कोण के आधार पर समकोण विद्युत चुम्बकीय पल्स वाल्व का चयन कर सकते हैं। कम दबाव की स्थिति में काम करने वाली बड़ी धूल संग्रहण प्रणालियों के लिए, जलमग्न विद्युत चुम्बकीय पल्स वाल्व की सिफारिश की जाती है।

चतुर्थ. उद्योग अनुप्रयोग संदर्भ और आउटलुक

इलेक्ट्रोमैग्नेटिक पल्स वाल्व का उपयोग बड़े पैमाने पर धूल संग्रहण अनुप्रयोगों में किया जाता है, और इसकी प्रदर्शन स्थिरता सीधे पर्यावरणीय उपचार दक्षता और औद्योगिक उत्पादन निरंतरता को प्रभावित करती है। जैसे-जैसे पर्यावरण मानकों में सुधार जारी है, ऊर्जा-कुशल और लंबे जीवन वाले पल्स वाल्वों की मांग बढ़ती जा रही है। तीन मुख्यधारा पल्स वाल्व प्रकारों के लिए तकनीकी तुलना और चयन दिशानिर्देशों की इस रिलीज का उद्देश्य उद्योग उपयोगकर्ताओं को चयन संबंधी नुकसान से बचने, धूल संग्रह प्रणाली की दक्षता बढ़ाने और परिचालन लागत को कम करने में मदद करना है। भविष्य में, तकनीकी प्रगति अधिक सटीक दबाव नियंत्रण, विस्तारित सेवा जीवन और विविध परिचालन स्थितियों के लिए व्यापक अनुकूलनशीलता पर ध्यान केंद्रित करेगी, जो औद्योगिक हरित परिवर्तन के लिए मुख्य घटक समर्थन प्रदान करेगी।
