पिस्टन पल्स वाल्व

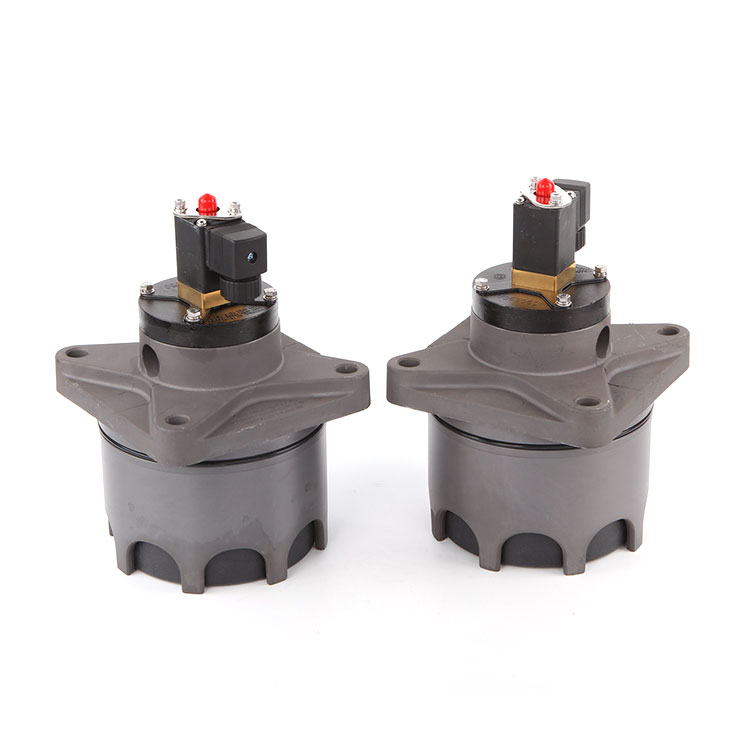

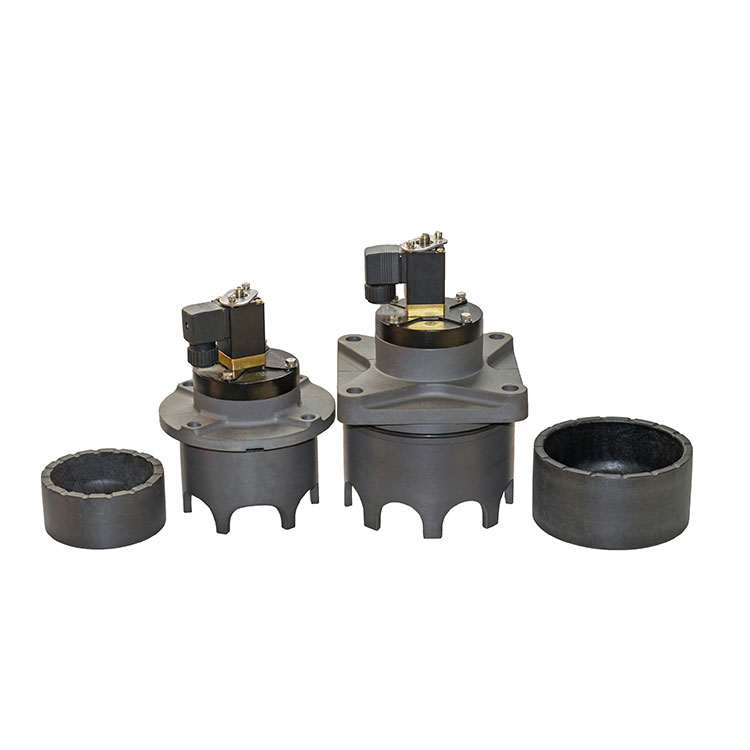

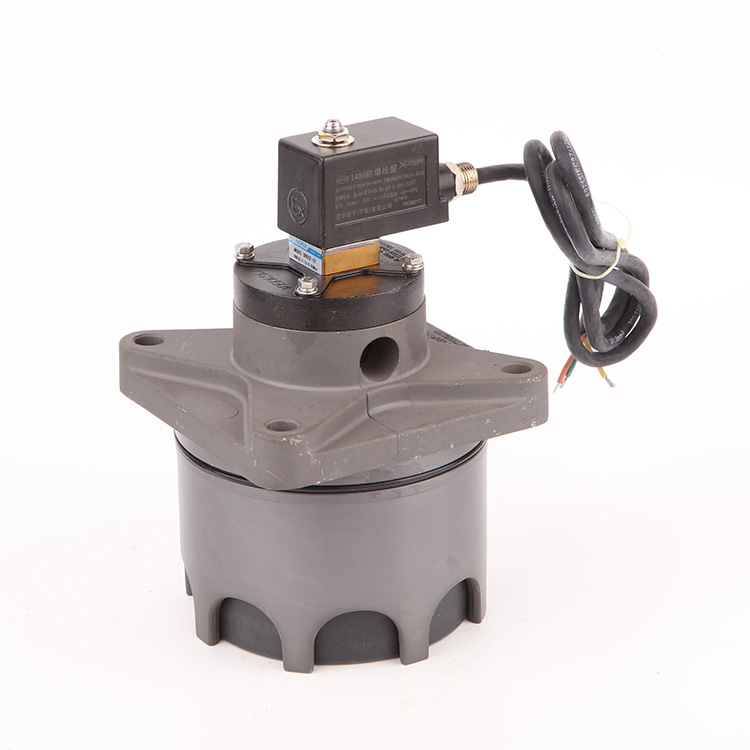

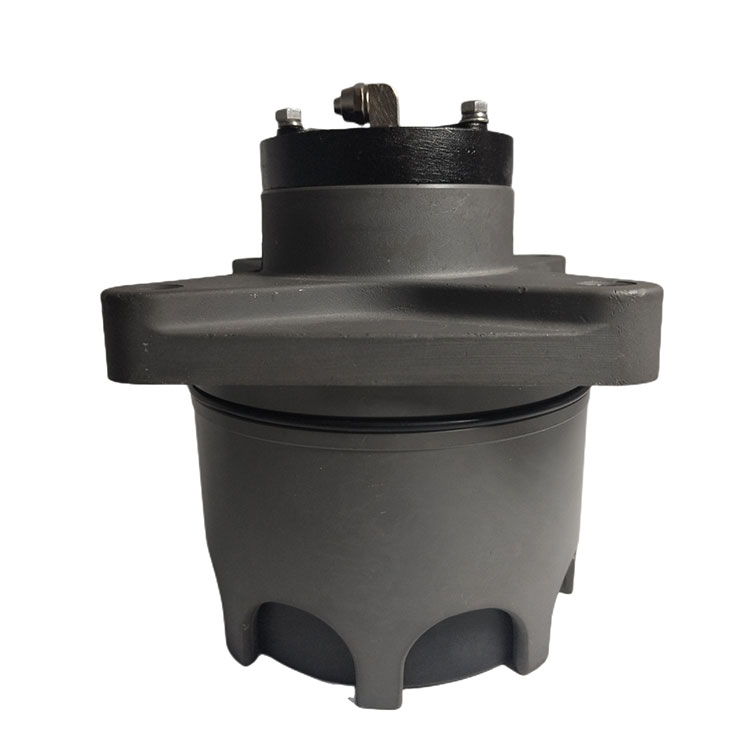

Qingdao स्टार मशीन V1614718 पिस्टन पल्स वाल्व प्रदान करती है, यह डायाफ्राम इलेक्ट्रोमैग्नेटिक पल्स वाल्व और पिस्टन तंत्र डिजाइन पर आधारित है, जो कि एम्बेडेड संरचना को अपनाते हुए, मजबूत उड़ाने वाले प्रदर्शन और लंबे समय तक सेवा जीवन के साथ। इसकी मुख्य विशेषताएं हैं:

संरचनात्मक विशेषताएं

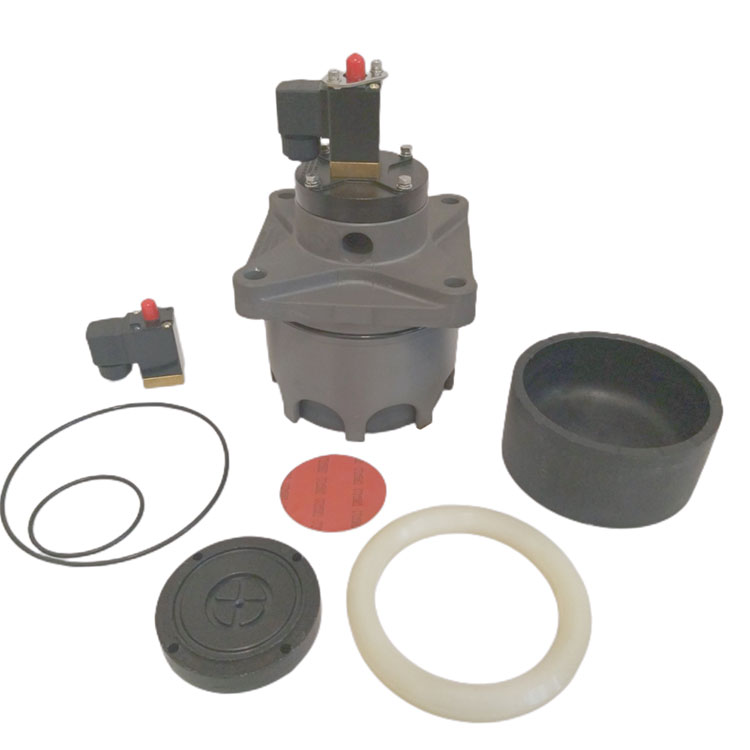

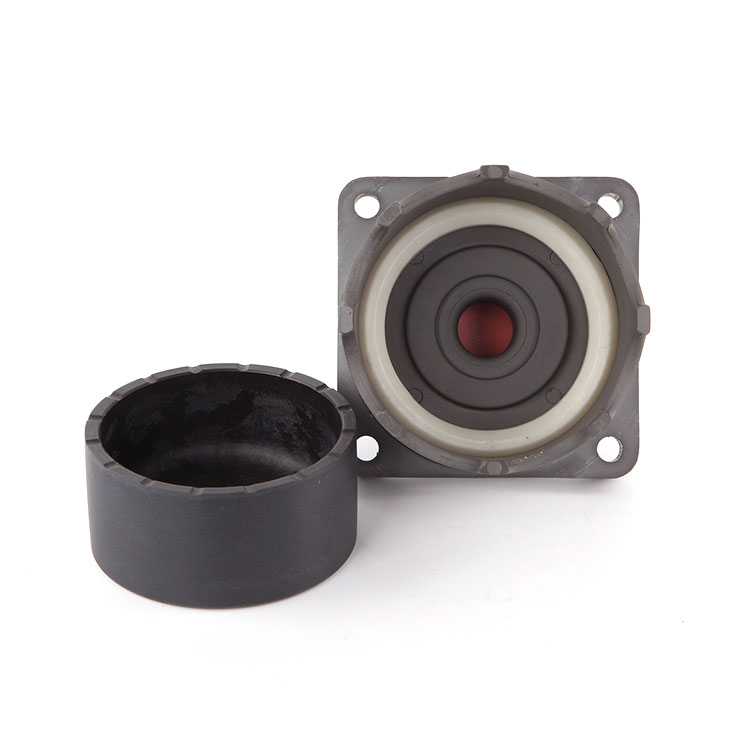

इलेक्ट्रोमैग्नेटिक पायलट हेड, पिस्टन और वाल्व बॉडी से बना, पिस्टन रियर चैंबर का क्षेत्र सामने के कक्ष से बड़ा है, और वायवीय बल संवेदनशील समापन राज्य सुनिश्चित करता है।

रबर डायाफ्राम और दबाव वसंत को रद्द करना, उच्च शक्ति वाले पिस्टन संरचना का उपयोग, स्थायित्व में काफी सुधार करता है।

पिस्टन पल्स वाल्व के कार्य सिद्धांत को दो चरणों में विभाजित किया गया है:

ब्लोइंग स्टेट: सिग्नल को इलेक्ट्रिक कंट्रोलर द्वारा इनपुट किए जाने के बाद, इलेक्ट्रोमैग्नेटिक पायलट हेड अनलोडिंग होल को खोलता है, और पिस्टन के फ्रंट चैंबर में दबाव गैस पिस्टन को ऊपर उठाती है और उड़ाने वाले चैनल को खोलती है।

बंद स्थिति: संकेत गायब होने के बाद, अनलोडिंग छेद बंद हो जाता है, पिस्टन के पीछे के कक्ष में गैस का दबाव पिस्टन को रीसेट करने के लिए धक्का देता है, और चैनल बंद हो जाता है।

तकनीकी मानक

काम का दबाव: 0.2 ~ 0.6mpa

वोल्टेज विनिर्देश: DC24V या AC220V/50Hz

संरक्षण ग्रेड: IP65

वर्किंग मीडियम: क्लीन एयर

लागू तापमान: कमरे का तापमान प्रकार -25 ~ 85 ℃, उच्च तापमान प्रकार -25 ~ 230 ℃।

जीवन काल: 1 मिलियन बार

पिस्टन पल्स वाल्व की स्थापना विनिर्देश

सीलिंग आवश्यकताएँ: थ्रेडेड कनेक्शन को PTFE कच्चे माल टेप या थ्रेड सीलेंट से भरा जाना चाहिए, और वायु वितरण बॉक्स की संयुक्त सतह चिकनी और साफ होनी चाहिए।

एयर सोर्स प्रोसेसिंग: एयर डिस्ट्रीब्यूशन बॉक्स के एयर इनलेट पाइप को एक फिल्टर और रेगुलेटर के साथ स्थापित किया जाना चाहिए, और नीचे यह सुनिश्चित करने के लिए ड्रेन वाल्व से लैस है कि संपीड़ित हवा शुष्क और अशुद्धियों से मुक्त है।

प्रसंस्करण सटीकता: वायु पैकेज स्थापना चित्र 2 प्रसंस्करण के अनुसार अंत चेहरा, यह सुनिश्चित करने के लिए कि आकार सहिष्णुता और सतह खुरदरापन।

सफाई आवश्यकताएँ: अवशिष्ट मलबे से बचने के लिए स्थापना से पहले एयर बैग और ब्लिपिप को अच्छी तरह से साफ किया जाना चाहिए।

संबंध

राउंड मैनिफोल्ड के साथ स्थापित करते समय, कनेक्शन के मिलान को सुनिश्चित करने के लिए आयाम अंजीर 3 के अनुसार होना चाहिए (जैसे φ150/φ120 एपर्चर)।

कई गुना कनेक्शन (छवि 2) का मशीनिंग आरेख प्रमुख आयामों को निर्दिष्ट करता है: 180 मिमी कुल चौड़ाई, 15 ° चम्फर, Δ = 4.5 मिमी दीवार की मोटाई।

बाह्य आयाम

3-इंच पिस्टन पल्स वाल्व के बाहरी आयामों को चित्र 3 में दिखाया गया है, जिसमें प्रमुख मापदंडों जैसे कि 134 मिमी की कुल लंबाई और φ151 मिमी के बढ़ते छेद को चिह्नित किया गया है।

कॉम्पैक्ट डिज़ाइन और लचीली ब्लपाइप व्यवस्था के साथ, वाल्व औद्योगिक धूल हटाने की प्रणाली में उच्च दक्षता राख की सफाई की मांग के लिए उपयुक्त है। पिस्टन संरचना और विद्युत चुम्बकीय नियंत्रण का अनुकूलन करके, यह तेजी से प्रतिक्रिया और स्थिर संचालन प्राप्त करता है, और निर्यात उत्पादों के लिए विश्वसनीयता और सटीकता की कठोर आवश्यकताओं को पूरा करता है।

चित्रा 1 चित्रा ।2चित्र तीन
