DMF-Z-20 पल्स वाल्व

DMF-Z-20 समकोण विद्युतचुंबकीय पल्स वाल्व विद्युतचुंबकीय पल्स वाल्व (जिसे डायाफ्राम वाल्व के रूप में भी जाना जाता है) पल्स-जेट बैगहाउस धूल कलेक्टरों में पल्स-जेट सफाई प्रणाली के लिए संपीड़ित वायु "स्विच" के रूप में कार्य करता है। पल्स-जेट नियंत्रण उपकरण से संकेतों द्वारा नियंत्रित, यह क्रमिक रूप से पंक्ति (या डिब्बे) द्वारा फिल्टर बैग पर पल्स-जेट सफाई करता है, इसकी प्रसंस्करण क्षमता और धूल संग्रह दक्षता सुनिश्चित करने के लिए पूर्व निर्धारित सीमा के भीतर धूल कलेक्टर के प्रतिरोध को बनाए रखता है।

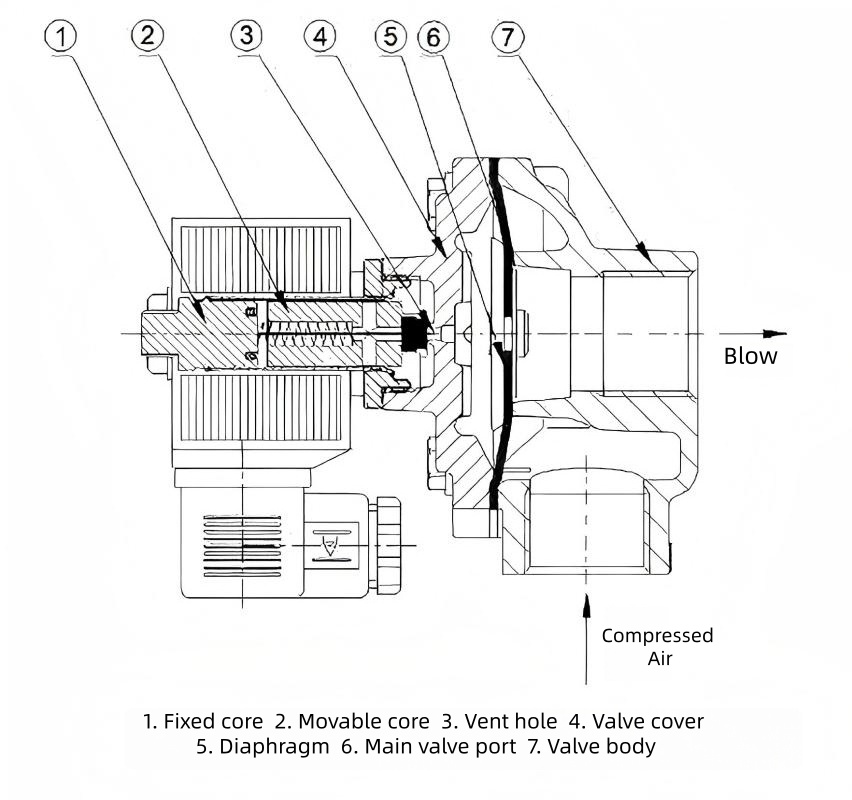

योजनाबद्ध आरेख:

संरचनात्मक विशेषताएं：

DMF-Z-20 एक समकोण इलेक्ट्रिक पल्स सोलनॉइड वाल्व है। इसकी संरचनात्मक विशेषताएं इस प्रकार हैं:

समकोण डिज़ाइन: इनलेट और आउटलेट 90° का कोण बनाते हैं, जिससे वायु टैंक और धूल कलेक्टर ब्लो पाइप के बीच स्थापना के लिए सुचारू वायु प्रवाह और उपयुक्तता सुनिश्चित होती है।

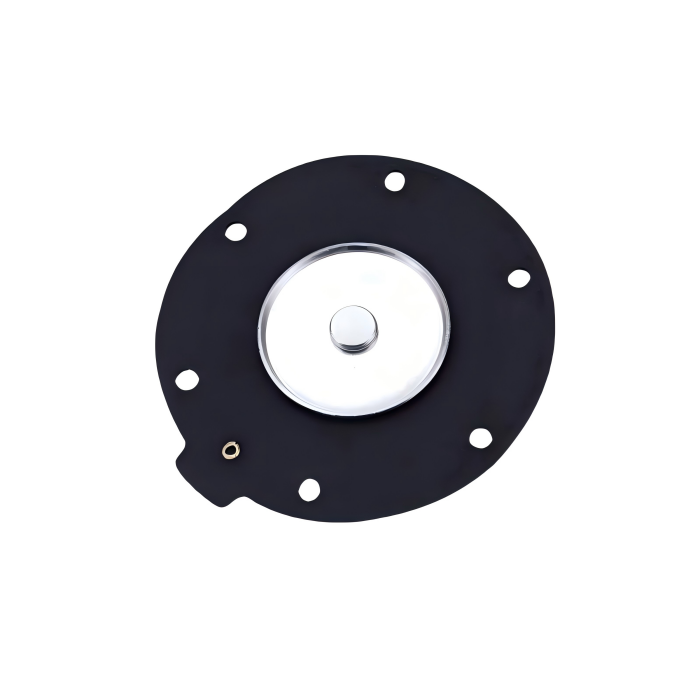

मुख्य घटक: एक विद्युत चुम्बकीय सिर, डायाफ्राम, वाल्व बॉडी और स्प्रिंग शामिल हैं। वाल्व बॉडी मिश्र धातु एल्यूमीनियम से बना है, जबकि डायाफ्राम में आमतौर पर नाइट्राइल रबर फैब्रिक-प्रबलित संरचना होती है, जो पहनने के प्रतिरोध और उच्च सीलिंग प्रदर्शन की पेशकश करती है।

कनेक्शन विधि: 20 मिमी के नाममात्र व्यास के साथ एक G3/4" कनेक्शन थ्रेड की सुविधा है।

डायाफ्राम सक्रियण: वायवीय दबाव अंतर द्वारा संचालित। ऊर्जावान होने पर, सोलनॉइड हेड पीछे के चैम्बर के दबाव को बाहर निकालने के लिए रिलीफ पोर्ट को खोलता है, जिससे फ्रंट चैम्बर गैस को ब्लोबैक के लिए डायाफ्राम को ऊपर उठाने की अनुमति मिलती है। डी-एनर्जाइजेशन पर, स्प्रिंग छिद्र को बंद करने के लिए रीसेट हो जाता है, जिससे सीलबंद स्थिति बहाल हो जाती है।

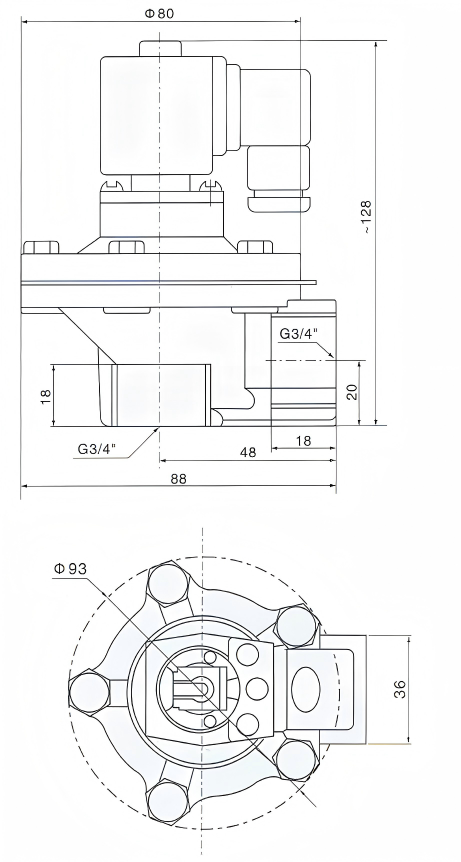

DMF-Z-20 समग्र आयाम:

तकनीकी निर्देश:

काम के सिद्धांत:

DMF-Z-20 समकोण विद्युतचुंबकीय पल्स वाल्व डायाफ्राम विद्युतचुंबकीय पल्स वाल्व को सामने और पीछे के वायु कक्षों में विभाजित करता है। जब संपीड़ित हवा की आपूर्ति की जाती है, तो यह थ्रॉटल छिद्र के माध्यम से पीछे के कक्ष में प्रवेश करती है। इस बिंदु पर, पिछला कक्ष दबाव डायाफ्राम असेंबली को वाल्व आउटलेट को सील करने के लिए मजबूर करता है, जिससे विद्युत चुम्बकीय पल्स वाल्व "बंद" स्थिति में रहता है।

पल्स जेट नियंत्रण उपकरण से एक विद्युत संकेत वाल्व आर्मेचर को पीछे हटने का कारण बनता है। यह पीछे के कक्ष में निकास बंदरगाह को खोलता है, जिससे इसका दबाव तेजी से कम हो जाता है। डायाफ्राम असेंबली पीछे की ओर चलती है, जिससे संपीड़ित हवा को वाल्व आउटलेट के माध्यम से जेट करने की अनुमति मिलती है। वाल्व "खुली" अवस्था में प्रवेश करता है।

जब पल्स जेट नियंत्रक से विद्युत संकेत बंद हो जाता है, तो विद्युत चुम्बकीय पल्स वाल्व का आर्मेचर रीसेट हो जाता है। पिछले कक्ष का निकास बंदरगाह बंद हो जाता है, और पीछे के कक्ष में दबाव बढ़ जाता है, जिससे डायाफ्राम असेंबली को वाल्व आउटलेट के खिलाफ कसकर सील करने के लिए मजबूर होना पड़ता है। विद्युत चुम्बकीय पल्स वाल्व "बंद" स्थिति में लौट आता है।

आवेदन क्षेत्र：

DMF-Z-20 कोर को पल्स-जेट बैगहाउस डस्ट कलेक्टर सफाई प्रणालियों के लिए डिज़ाइन किया गया है, जो फिल्टर बैग, फिल्टर कार्ट्रिज, सिरेमिक ट्यूब और अन्य निस्पंदन तत्वों के साथ संगत है। यह ब्लोबैक सिस्टम के लिए संपीड़ित वायु "स्विच" के रूप में कार्य करता है। इसके अनुप्रयोग उच्च-धूल औद्योगिक सेटिंग्स में केंद्रित हैं:

पर्यावरणीय धूल नियंत्रण:विभिन्न बैगहाउस/कारतूस धूल कलेक्टरों के साथ संगत पल्स-जेट सफाई प्रणाली।

औद्योगिक विनिर्माण:भवन निर्माण सामग्री (सीमेंट/चूना), धातुकर्म (स्टील/गलाना), खनन, रसायन, फार्मास्यूटिकल्स, चारा प्रसंस्करण, लकड़ी का काम, कागज बनाना, आदि।

अन्य अनुप्रयोग:वायवीय परिवहन प्रणालियों में सहायक ब्लोइंग, और पल्स-जेट सफाई की आवश्यकता वाले उपकरण/ऑपरेटिंग स्थितियों में।
