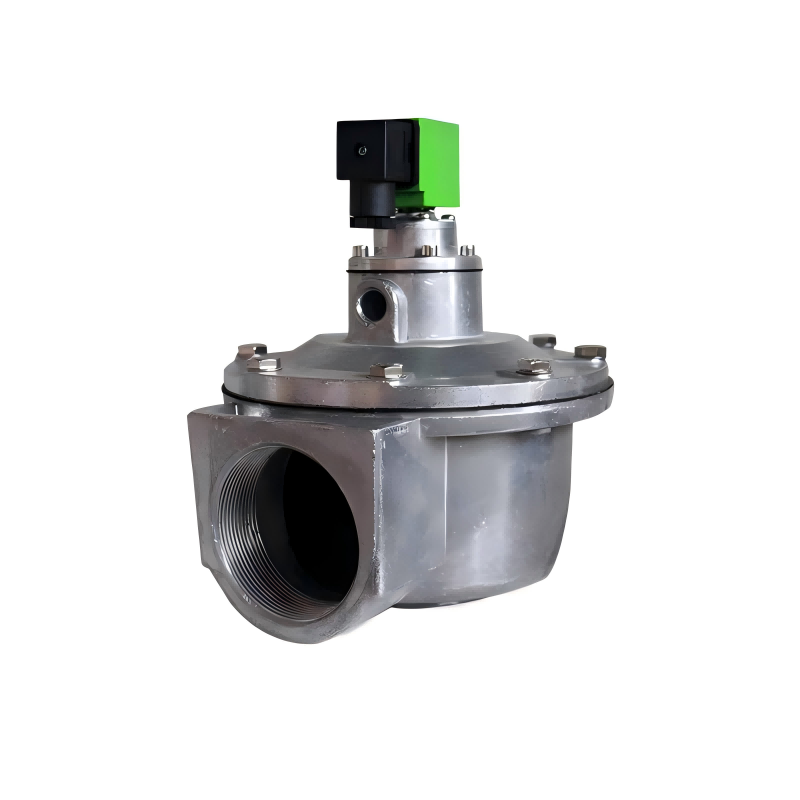

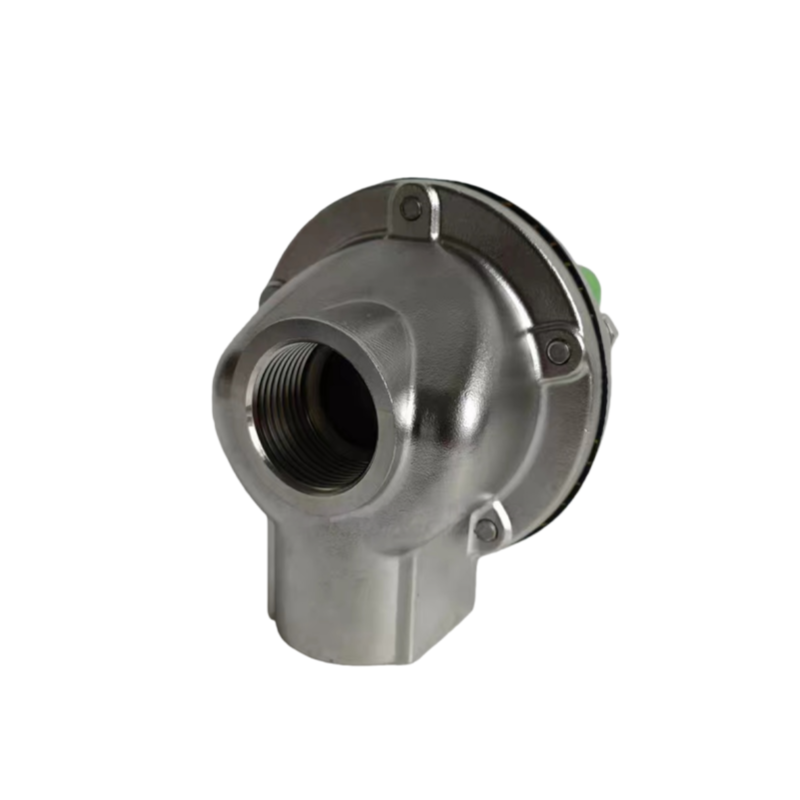

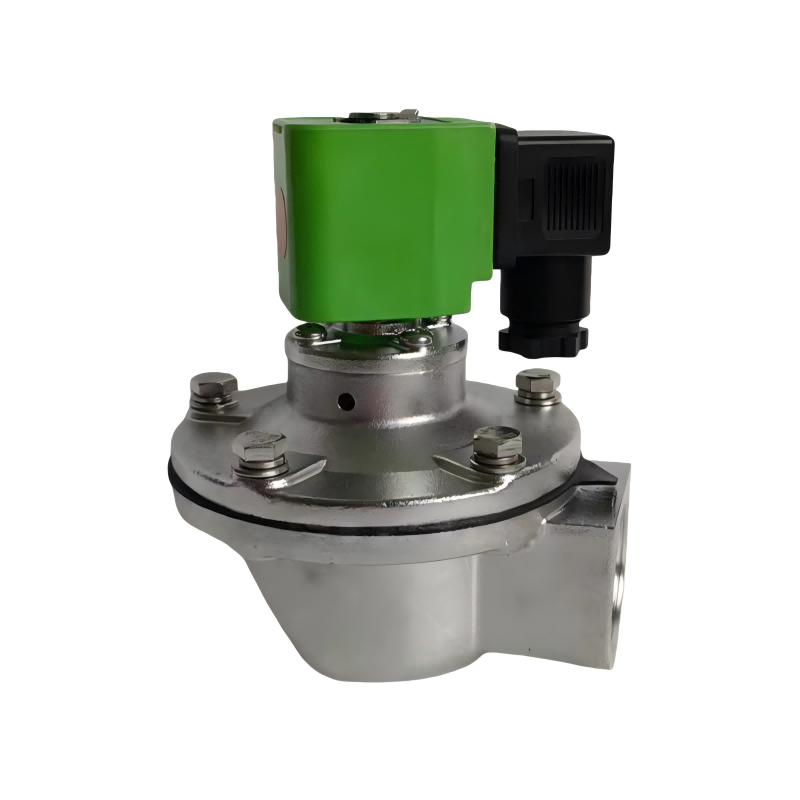

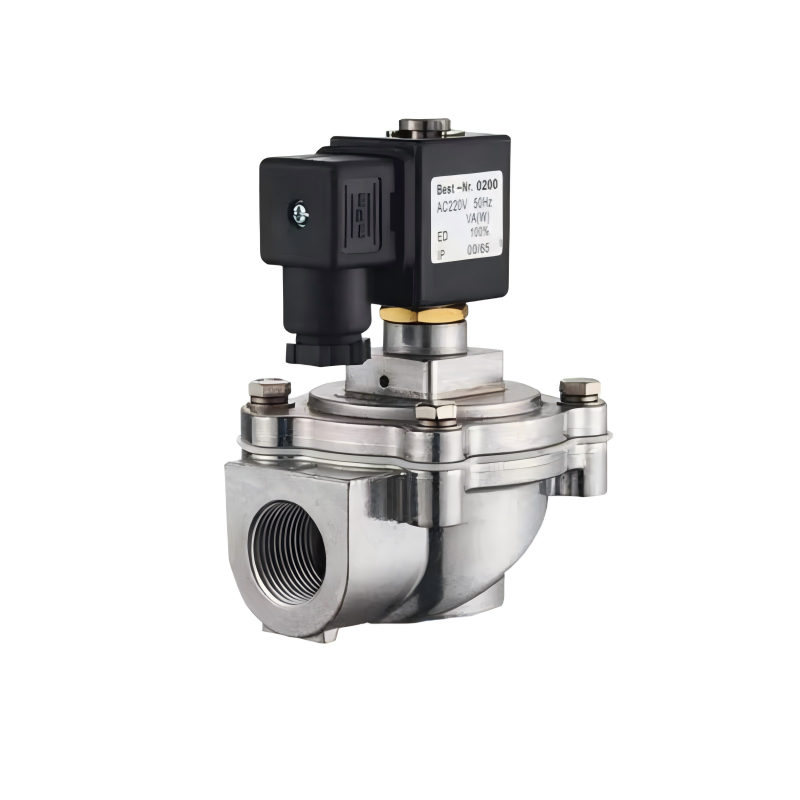

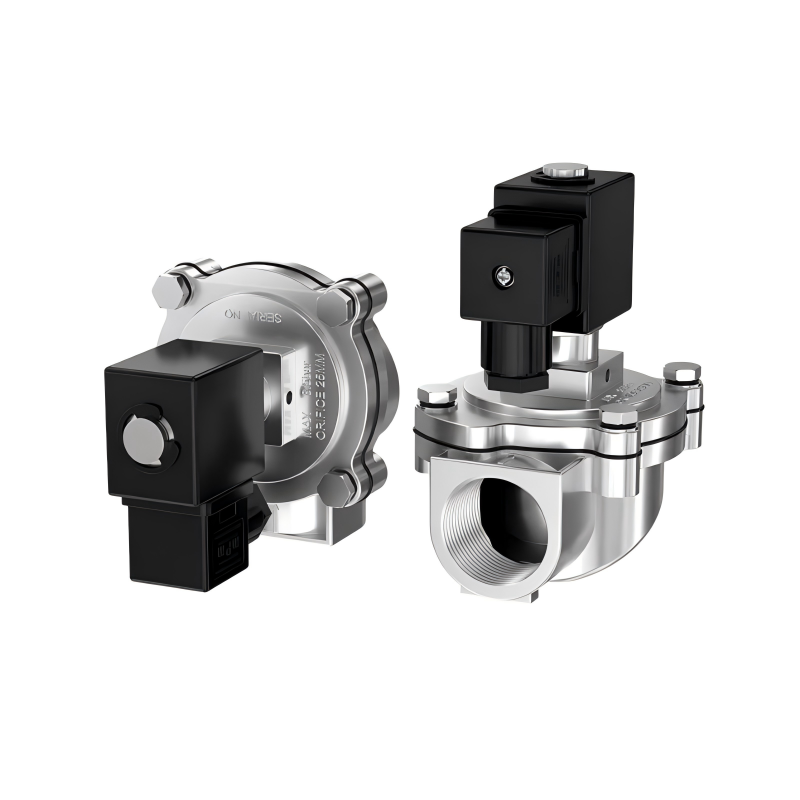

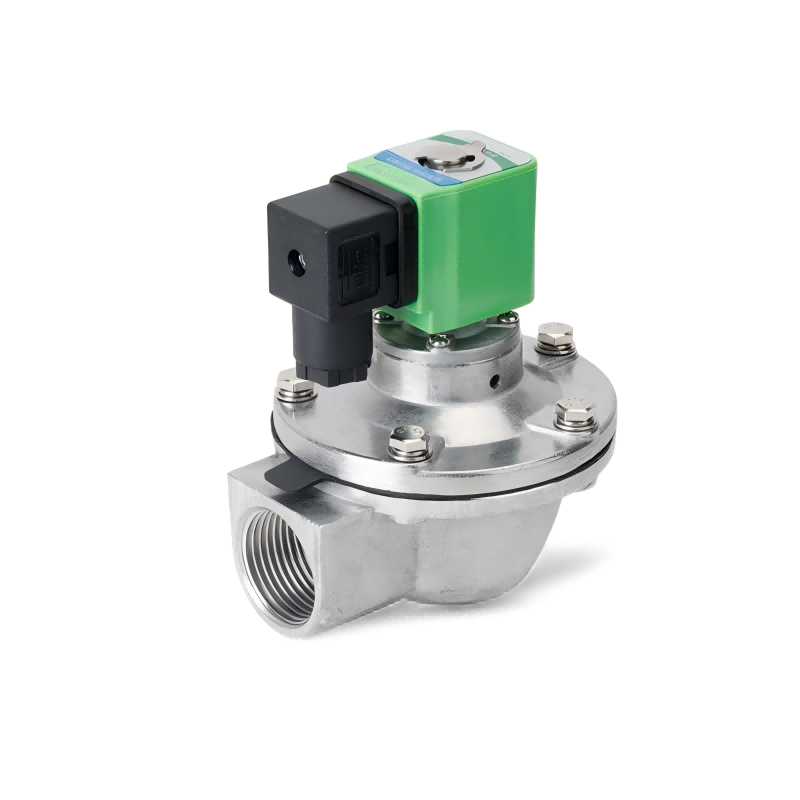

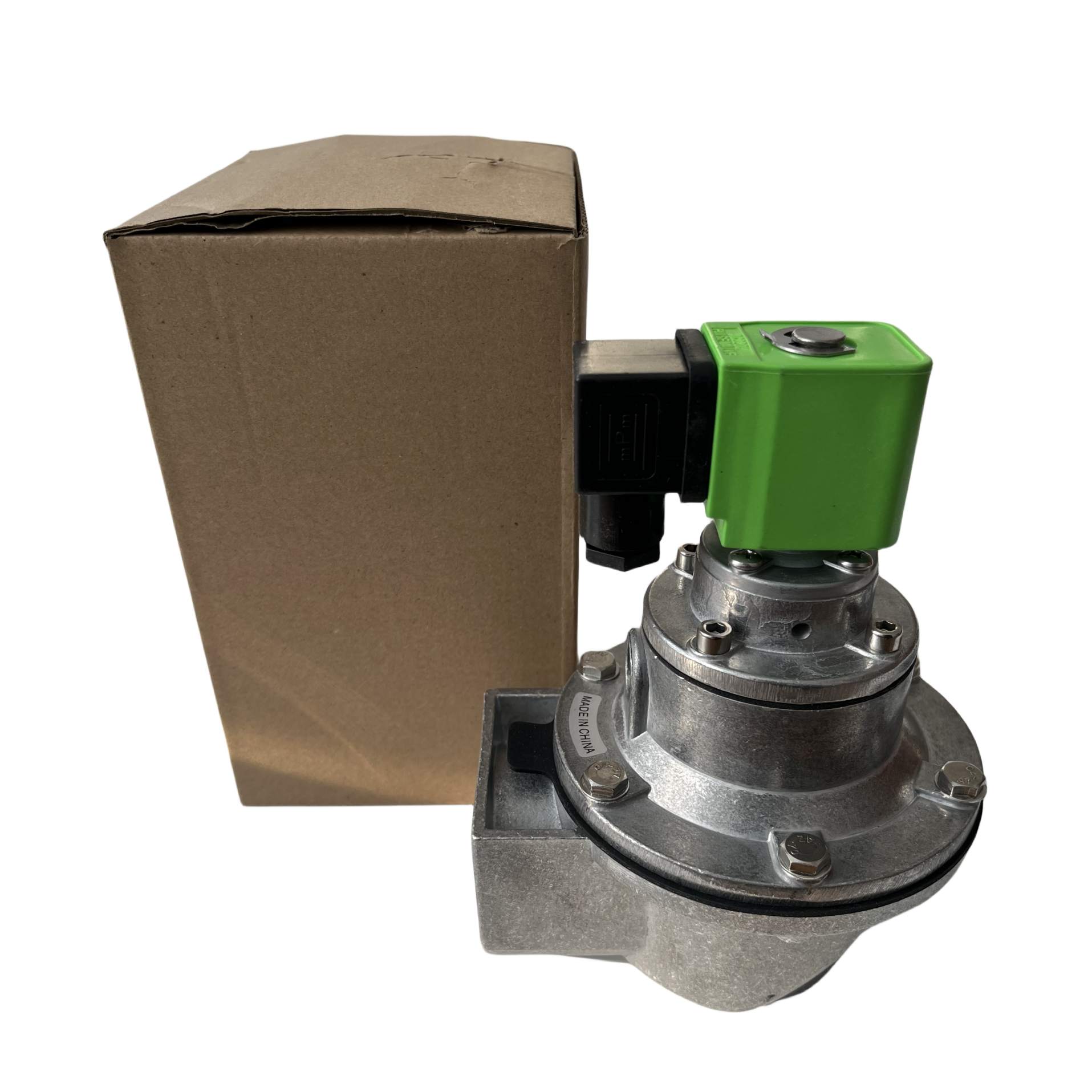

डीएमएफ-जेड पल्स वाल्व

डीएमएफ-जेड राइट-एंगल इलेक्ट्रोमैग्नेटिक पल्स वाल्व एक विशेष सोलनॉइड वाल्व है जिसे विशेष रूप से बैगहाउस डस्ट कलेक्टरों के साथ उपयोग के लिए डिज़ाइन किया गया है। यह पल्स-जेट बैगहाउस धूल कलेक्टरों में पल्स-जेट सफाई प्रणाली के लिए संपीड़ित वायु स्विच के रूप में कार्य करता है। पल्स-जेट नियंत्रण उपकरण से आउटपुट सिग्नल द्वारा नियंत्रित, यह क्रमिक रूप से फ़िल्टर बैग पंक्ति दर पंक्ति (या कक्ष दर कक्ष) पर पल्स-जेट सफाई करता है। यह धूल कलेक्टर के प्रतिरोध को एक पूर्व निर्धारित सीमा के भीतर बनाए रखता है, फिल्टर बैग से धूल हटाने के लक्ष्य को प्राप्त करते हुए इसकी प्रसंस्करण क्षमता और धूल संग्रह दक्षता सुनिश्चित करता है।

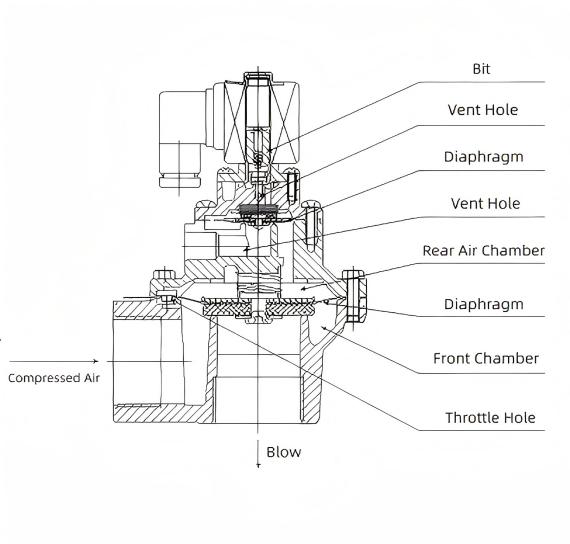

योजनाबद्ध आरेख

संरचनात्मक विशेषताएं

डीएमएफ-जेड समकोण विद्युत चुम्बकीय पल्स वाल्व का वाल्व बॉडी और कवर डाई-कास्ट एल्यूमीनियम मिश्र धातु से निर्मित होता है। सतह के उपचार के बाद, वे उत्कृष्ट संक्षारण प्रतिरोध प्रदर्शित करते हैं। डायाफ्राम और सीलिंग गैस्केट को नई प्रक्रियाओं का उपयोग करके वल्केनाइज्ड और मिश्रित किया जाता है। विद्युत चुम्बकीय पायलट सिर चुंबकीय सामग्री और स्टेनलेस स्टील चुंबकीय परिरक्षण सामग्री से बना है। स्प्रिंग्स और फास्टनरों सभी स्टेनलेस स्टील से बने होते हैं। एयर डिस्ट्रीब्यूटर (एयर चैंबर) कनेक्शन पाइप और डस्ट कलेक्टर ब्लोपाइप को क्रमशः वाल्व इनलेट और आउटलेट में डाला जाता है। दोनों सिरों को कम्प्रेशन नट्स को कस कर सील कर दिया जाता है। विभिन्न वायु संचालन (शुद्धिकरण) क्षमताओं वाले पल्स-जेट बैगहाउस डस्ट कलेक्टरों में चयन के लिए वाल्व तीन विशिष्टताओं-20, 25 और 40एस में उपलब्ध हैं। वाल्व बॉडी और कवर को उच्च घनत्व के लिए डाई-कास्ट किया गया है, जिसमें पारदर्शी लाह कोटिंग संक्षारण प्रतिरोध को बढ़ाती है। डायाफ्राम सील उत्कृष्ट कठोरता और रिसाव-मुक्त प्रदर्शन के लिए धातु-रबर मिश्रित का उपयोग करती है। इलेक्ट्रोमैग्नेटिक पायलट हेड प्रतिक्रियाशील और विश्वसनीय संचालन के साथ मजबूत चुंबकीय खिंचाव प्रदान करता है। वाल्व बेहतर उद्घाटन प्रदर्शन प्रदर्शित करता है, रेटेड वोल्टेज के 85% पर विश्वसनीय रूप से खुलता है। यह उत्कृष्ट समापन प्रदर्शन भी प्रदर्शित करता है, 0.15 एमपीए वायु दबाव पर विश्वसनीय रूप से सील करता है।

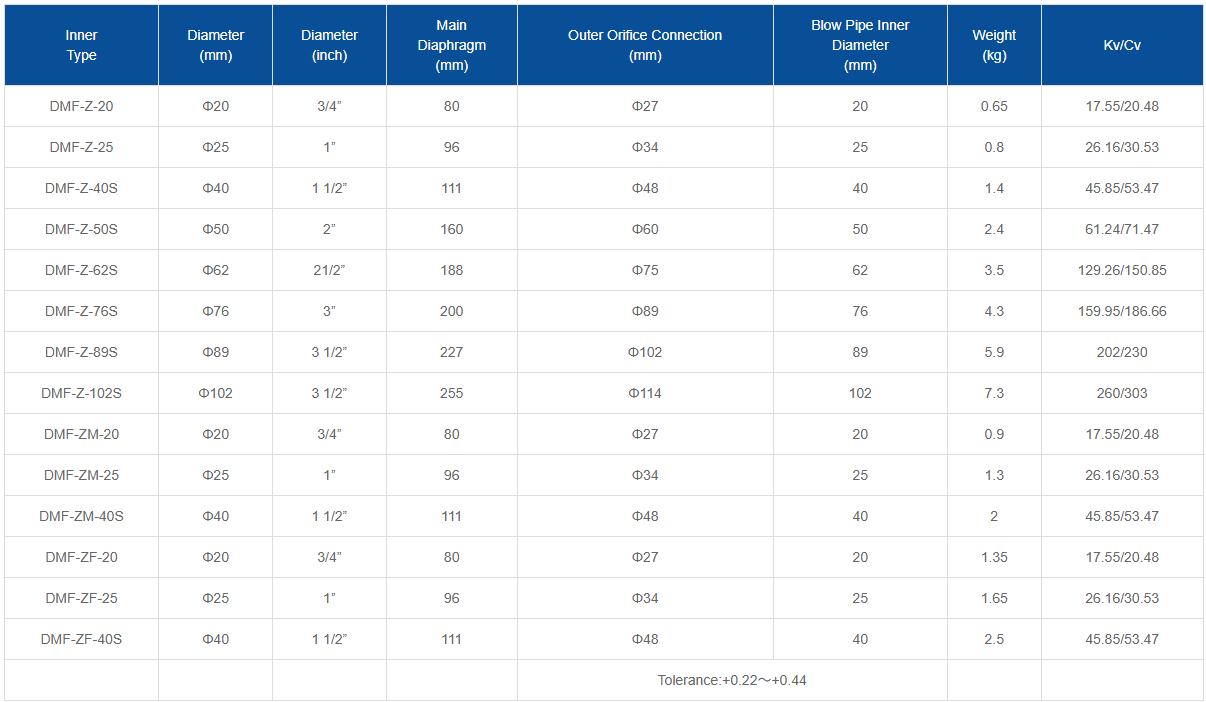

पैरामीटर

काम के सिद्धांत

डायाफ्राम विद्युत चुम्बकीय पल्स वाल्व को आगे और पीछे के कक्षों में विभाजित करता है। जब संपीड़ित हवा को थ्रॉटल छेद के माध्यम से पीछे के कक्ष में आपूर्ति की जाती है, तो पीछे के कक्ष का दबाव डायाफ्राम को वाल्व आउटलेट को सील करने के लिए मजबूर करता है, जिससे विद्युत चुम्बकीय पल्स वाल्व "बंद" स्थिति में हो जाता है। जब पल्स जेट नियंत्रक से विद्युत संकेत बंद हो जाता है, तो सोलनॉइड वाल्व आर्मेचर रीसेट हो जाता है। पिछला कक्ष वेंट बंद हो जाता है, और पीछे के कक्ष में बढ़ा हुआ दबाव डायाफ्राम को वाल्व आउटलेट को सील करने के लिए मजबूर करता है, जिससे सोलनॉइड वाल्व "बंद" स्थिति में लौट आता है। इलेक्ट्रोमैग्नेटिक पल्स वाल्व विद्युत संकेतों के माध्यम से वाल्व बॉडी के रिलीफ पोर्ट के खुलने और बंद होने को नियंत्रित करता है। वाल्व राहत के दौरान, पीछे के कक्ष में दबाव वाली गैस को बाहर निकाला जाता है, जबकि सामने के कक्ष में दबाव वाली गैस को डायाफ्राम के वैक्यूम पोर्ट द्वारा दबा दिया जाता है, जिससे पल्स ब्लोइंग शुरू करने के लिए डायाफ्राम को ऊपर उठाया जाता है। जब वाल्व बॉडी उतरना बंद कर देती है, तो दबावयुक्त गैस तेजी से डैम्पिंग छिद्र के माध्यम से पीछे के कक्ष में भर जाती है। वाल्व बॉडी के विरुद्ध डायाफ्राम के दोनों किनारों पर बल-असर वाले क्षेत्रों में अंतर के कारण, पीछे के कक्ष में गैस बल प्रभावी हो जाता है। यह विश्वसनीय रूप से वाल्व के डिस्चार्ज पोर्ट पर डायाफ्राम को बंद कर देता है, जिससे पल्स वाल्व का डिस्चार्ज रुक जाता है।

अनुप्रयोग क्षेत्र

धूल हटाने वाले उपकरण क्षेत्र

बैगहाउस डस्ट कलेक्टर: पल्स-जेट सफाई प्रणाली के मुख्य घटक के रूप में, इन इकाइयों को पल्स-जेट नियंत्रकों द्वारा फ़िल्टर बैग में क्रमिक रूप से संपीड़ित हवा को प्रवाहित करने के लिए नियंत्रित किया जाता है, जिससे धूल कलेक्टर के प्रतिरोध को पूर्व निर्धारित सीमा के भीतर बनाए रखा जाता है। यह लगातार प्रसंस्करण क्षमता और धूल संग्रहण दक्षता सुनिश्चित करता है, जिससे उन्हें खनन, निर्माण सामग्री, धातु विज्ञान और रासायनिक उद्योगों में धूल नियंत्रण के लिए व्यापक रूप से उपयोग किया जाता है।

एयर-बॉक्स पल्स डस्ट कलेक्टर: कुछ समकोण डीएमएफ-जेड पल्स वाल्वों को एयर-बॉक्स पल्स डस्ट कलेक्टरों के पल्स-जेट सिस्टम में एकीकृत किया जा सकता है, जो कुशल धूल हटाने के लिए एयर-बॉक्स संरचना के साथ मिलकर काम करते हैं।

वायु शोधन क्षेत्र

औद्योगिक वायु शोधन उपकरण: वायु प्रवाह को नियंत्रित करने, फिल्टर सतहों से धूल हटाने, शुद्धिकरण दक्षता बढ़ाने और फिल्टर जीवनकाल बढ़ाने के लिए उपयोग किया जाता है। इलेक्ट्रॉनिक्स, फार्मास्यूटिकल्स और खाद्य प्रसंस्करण जैसे कठोर वायु स्वच्छता आवश्यकताओं वाले उद्योगों के लिए उपयुक्त।

वाणिज्यिक वायु शोधन प्रणाली: शॉपिंग मॉल, होटल, कार्यालय भवनों और इसी तरह के स्थानों के लिए वायु शोधन उपकरण में, डीएमएफ-जेड पल्स वाल्व कुशल वायु निस्पंदन और शुद्धिकरण प्राप्त करने में सहायता करते हैं।

रसायन उद्योग

गैस पृथक्करण और शुद्धिकरण: गैस प्रवाह और दबाव को सटीक रूप से नियंत्रित करने, पृथक्करण प्रक्रिया में स्थिरता और दक्षता सुनिश्चित करने के लिए रासायनिक उत्पादन के दौरान गैस पृथक्करण इकाइयों में उपयोग किया जाता है।

रिएक्टर गैस नियंत्रण: रासायनिक रिएक्टरों के भीतर, यह स्थिर प्रतिक्रिया स्थितियों को बनाए रखने, प्रतिक्रिया की गुणवत्ता और सुरक्षा को बढ़ाने के लिए गैस इनलेट/आउटलेट और दबाव को नियंत्रित करता है।

ऊर्जा क्षेत्र

थर्मल पावर प्लांट: दहन प्रक्रियाओं को अनुकूलित करने, ऊर्जा दक्षता में सुधार करने और प्रदूषक उत्सर्जन को कम करने के लिए दहन गैसों और भाप के प्रवाह को नियंत्रित करते हैं।

गैस शुद्धिकरण प्रणाली: गैस की गुणवत्ता सुनिश्चित करने और पर्यावरण प्रदूषण को कम करने के लिए गैस शुद्धिकरण के दौरान धूल और कणों को हटाने का प्रबंधन करता है।

धूल पुनर्प्राप्ति प्रणाली

कुशल धूल पुनर्प्राप्ति और पुन: उपयोग के लिए गैस प्रवाह, दबाव और तापमान को विनियमित करने, निकास प्रदूषण को कम करने के लिए उपयोग किया जाता है। सीमेंट, सिरेमिक, कांच और संबंधित उद्योगों में धूल पुनर्प्राप्ति चरणों में लागू।

तरल नियंत्रण प्रणाली

औद्योगिक उत्पादन में तरल प्रवाह और बहिर्वाह को सटीक रूप से नियंत्रित करने के लिए विद्युत चुम्बकीय बल नियोजित करें। रसायन, फार्मास्युटिकल, खाद्य प्रसंस्करण और इसी तरह के उद्योगों के लिए तरल स्थानांतरण और मीटरिंग सिस्टम में उपयोग किया जाता है।
