ऑप्टिपो 135 पिस्टन पल्स वाल्व

उत्पाद वर्णन:

Optipow135 पिस्टन पल्स वाल्व एक नई पीढ़ी का एम्बेडेड इलेक्ट्रोमैग्नेटिक पल्स पिस्टन वाल्व है जिसे डायाफ्राम-प्रकार इलेक्ट्रोमैग्नेटिक पल्स वाल्व और पिस्टन तंत्र के आधार पर विकसित किया गया है। यह पल्स जेट को बेहतर तरीके से काम करने में सक्षम बनाता है, यह ज्यादा जगह नहीं लेता है और इससे जेट सिस्टम को डिजाइन करना आसान हो जाता है।

Optipow135 का कार्यशील कक्ष पारंपरिक डायाफ्राम वाल्वों से अलग है क्योंकि इसमें रबर डायाफ्राम और दबाव स्प्रिंग्स जैसे कोई कमजोर भाग नहीं होते हैं। इसके बजाय, यह उच्च शक्ति वाली सामग्री से बने पिस्टन का उपयोग करता है, जो विद्युत चुम्बकीय पल्स पिस्टन वाल्व को अधिक समय तक चलता है।

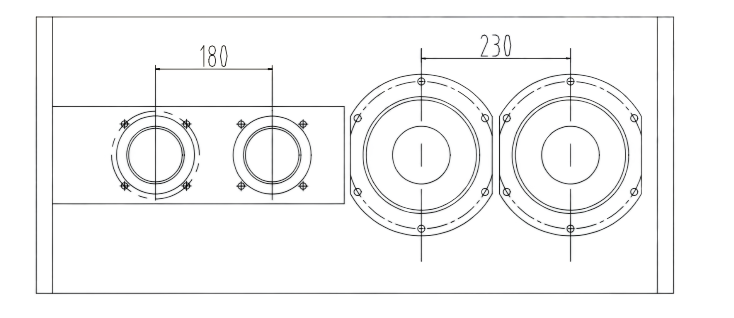

Optipow135 और समान विशिष्टता के मानक डायाफ्राम-प्रकार पल्स वाल्व के बीच इंस्टॉलेशन रिक्ति की तुलना

चित्र 1

नोट: Optipow105 और Optipow135 दोनों के लिए इंस्टॉलेशन रिक्ति 180 मिमी (न्यूनतम 160 मिमी) है।

उत्पाद पैरामीटर:

स्थापना निर्देश

① कसने और सील करने के लिए धागों को पीटीएफई टेप या थ्रेड सीलेंट से भरें। एयर मैनिफोल्ड की संभोग सतह समतल होनी चाहिए। सुनिश्चित करें कि इसके सीलिंग प्रदर्शन की गारंटी के लिए संभोग सतह सपाट, सीधी और चिकनी है।

② एयर मैनिफोल्ड के इनलेट पाइप पर एक फिल्टर और प्रेशर रेगुलेटर स्थापित करें, और एयर मैनिफोल्ड के नीचे एक ड्रेन वाल्व स्थापित करें ताकि यह सुनिश्चित हो सके कि मैनिफोल्ड में कोई जमा पानी न हो और संपीड़ित हवा सूखी और साफ हो।

③ एयर टैंक स्थापना के लिए अंतिम चेहरे को एयर टैंक मशीनिंग योजना के अनुसार मशीनीकृत किया जाना चाहिए। एयर टैंक स्थापना सतह के लिए सफाई आवश्यकताओं को सख्ती से पूरा करें।

④ वाल्व स्थापना से पहले, सुनिश्चित करें कि एयर टैंक और ब्लोपाइप के अंदर और बाहर साफ और मलबे के कणों से मुक्त हैं।

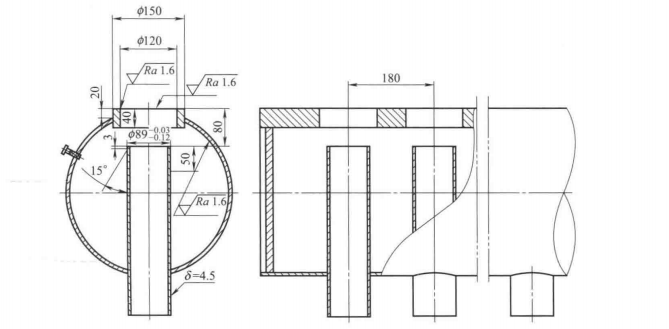

⑤ एयर मैनिफोल्ड कनेक्शन की मशीनिंग योजना के लिए चित्र 2 देखें।
