दीवार बल्कहेड कनेक्टर के माध्यम से

वॉल बल्कहेड कनेक्टर के माध्यम से पल्स वाल्व आउटपुट और डस्ट कलेक्टर बॉक्स को कनेक्ट करने के लिए उपयोग किया जाता है ताकि वेल्डिंग द्वारा बॉक्स की दीवार को नुकसान पहुंचाया जा सके। एसएमसीसी बैग डस्ट कलेक्टर एक्सेसरीज़ उद्योग के लिए प्रतिबद्ध हैं, पल्स जेट बैगहाउस के विभिन्न प्रकार के बल्कहेड कनेक्टर और पल्स जेट वाल्व प्रदान करते हैं।

जांच भेजें

उत्पाद वर्णन

दीवार बल्कहेड कनेक्टर तकनीकी विनिर्देशों के माध्यम से:

- काम का दबाव: 0 - 0.6 एमपीए

- वर्किंग मीडियम: क्लीन, ड्राई, नॉन-जंगल संपीड़ित गैस

-दीवार की मोटाई: 2-6 मिमी मोटी विभाजन दीवारों और 4-12 मिमी मोटी हवा वितरण बक्से के लिए उपयुक्त

- कनेक्शन की लंबाई: 180 से 300 मिमी तक रेंज, वायु वितरण बॉक्स आकार को फिट करने के लिए समायोज्य

-वायु स्रोत का तापमान: -10 से 100 ° C (उच्च तापमान सीलिंग रिंग के साथ 220 ° C तक) तापमान में संचालित होता है

दीवार बल्कहेड कनेक्टर सुविधा के माध्यम से

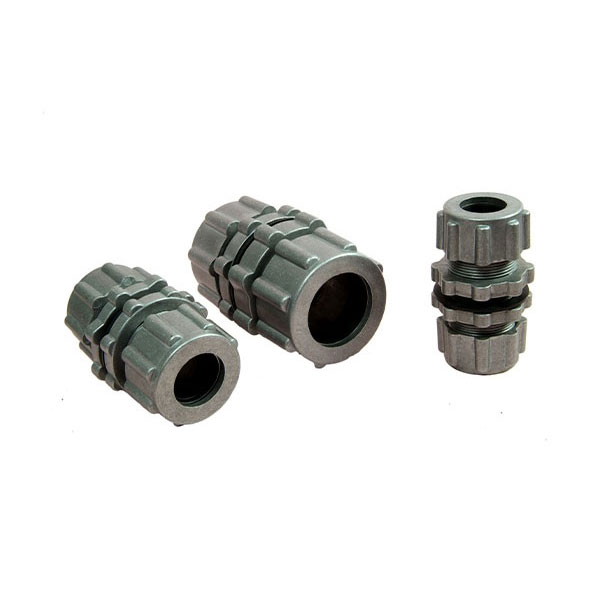

1। डबल हेड प्रकार दोनों पक्षों द्वारा दो ब्लो ट्यूब के युग्मन के लिए डिज़ाइन किए गए हैं।

2। वॉल बल्कहेड कनेक्टर के माध्यम से स्थापना के लिए आसानी से है, क्योंकि वेल्डिंग या थ्रेडेड पाइप कनेक्शन की कोई आवश्यकता नहीं है। बस सीधे दो संपीड़न फिटिंग द्वारा कनेक्ट करें।

3। सिस्टम में ट्यूब मिसलिग्न्मेंट को उड़ाने के लिए कम संवेदनशील।

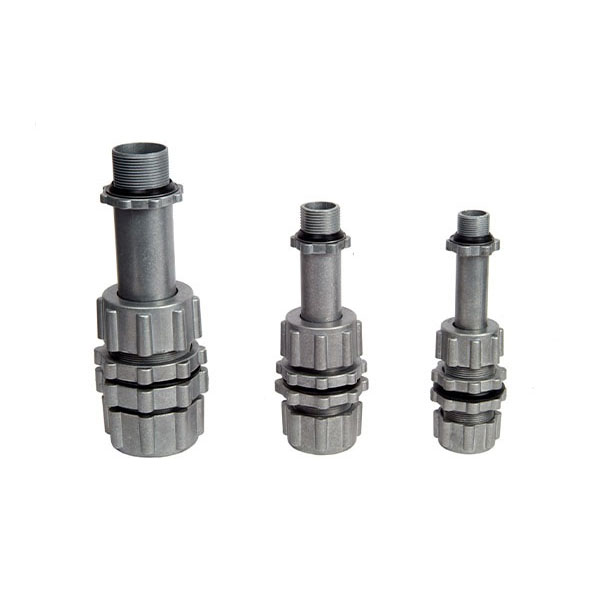

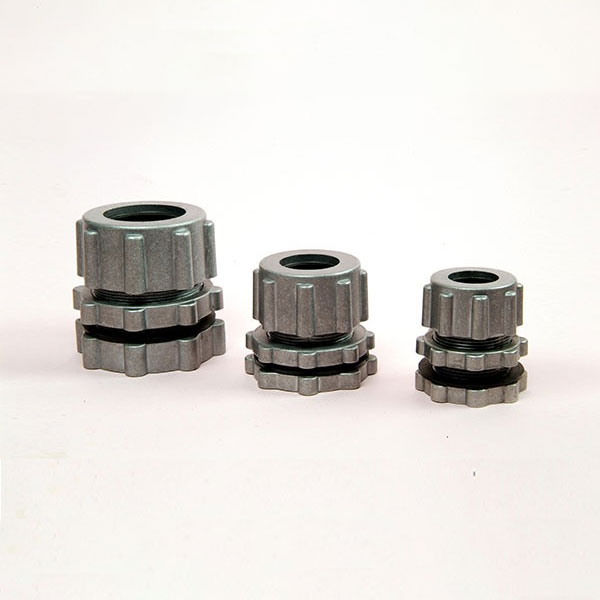

डबल हेड बल्कहेड कनेक्टर और सिंगल हेड बल्कहेड कनेक्टर दोनों के लिए 4। 1 इंच, 1.5 इंच और 2 इंच पोर्ट आकार

इंस्टॉलेशन तरीका

दीवार बल्कहेड कनेक्टर के माध्यम से स्थापना से पहले, धूल कलेक्टर या वायु वितरण बॉक्स की दीवार में एक छेद बनाएं। छेद व्यास को आवश्यकताओं को पूरा करना चाहिए। यदि छेद का व्यास बहुत छोटा है, तो यह आसानी से दीवार-थ्रू पाइप पर थ्रेड्स को नुकसान पहुंचाएगा, और यदि यह बहुत छोटा है, तो यह सीलिंग और पोजिशनिंग को प्रभावित करेगा।

कनेक्टर पर विभिन्न भागों को सही ढंग से स्थापित करें। गुम या गलत स्थापना उपयोग प्रभाव को प्रभावित करेगी।

स्थापना से पहले, थ्रेड्स के बीच अशुद्धियों को हटा दें और उन क्षेत्रों में सीलिंग पेस्ट लागू करें जहां गैस रिसाव हो सकता है। पाइप जहां सीलिंग के छल्ले को डालने की आवश्यकता होती है, को स्नेहक के साथ लेपित किया जाना चाहिए। नट को कसते समय थ्रेड्स को नुकसान न पहुंचाने के लिए सावधान रहें।
